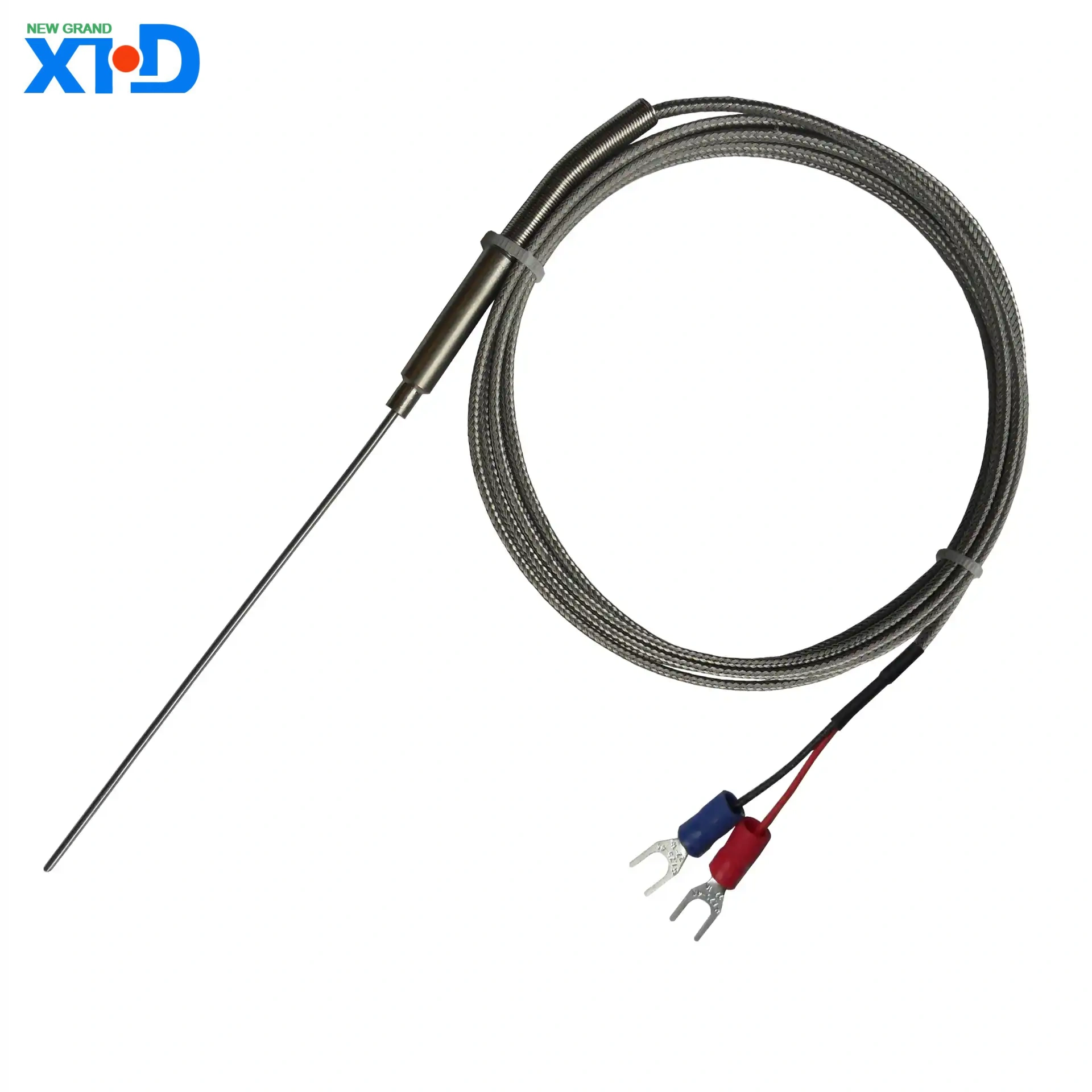

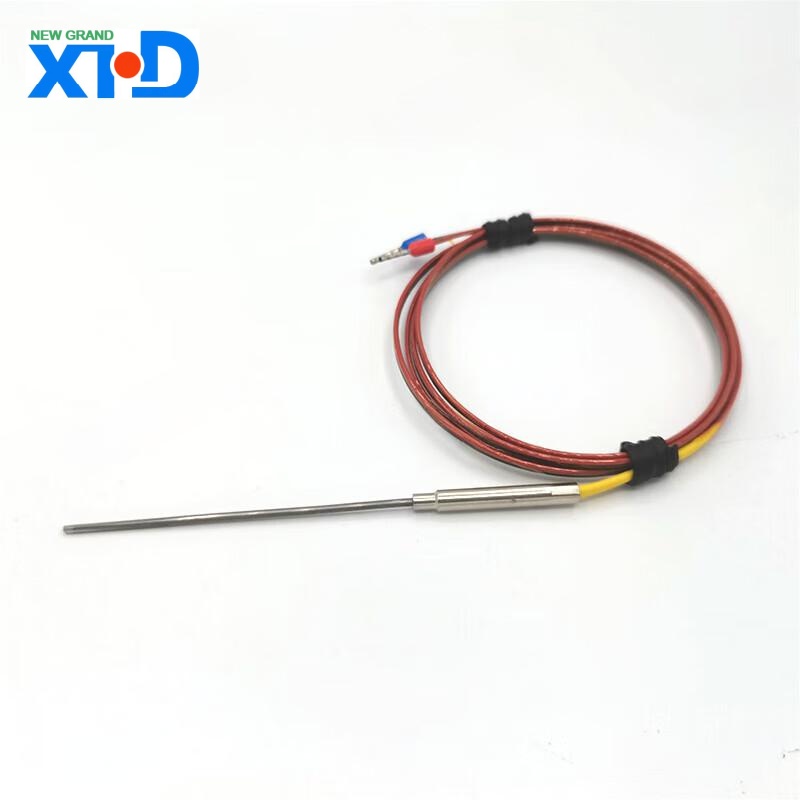

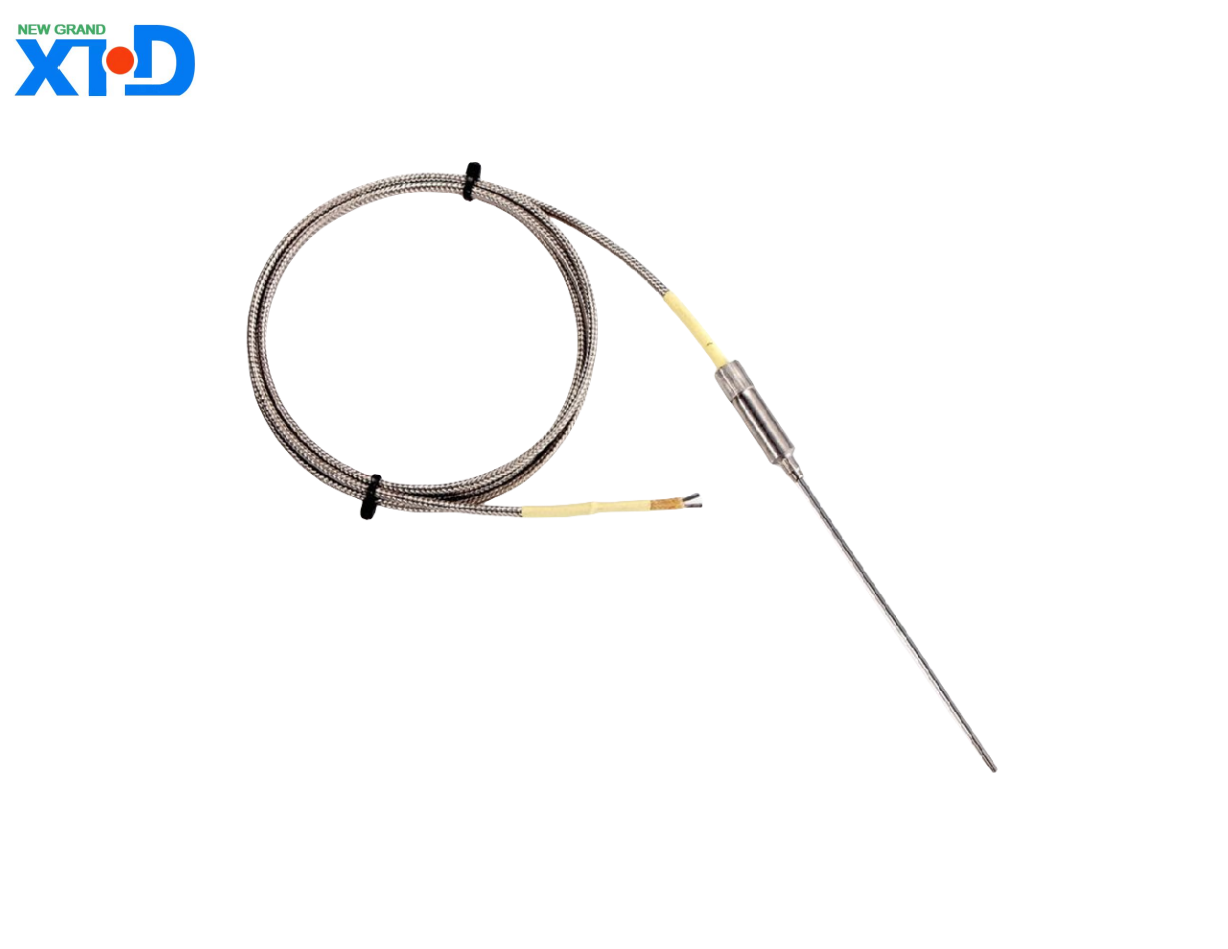

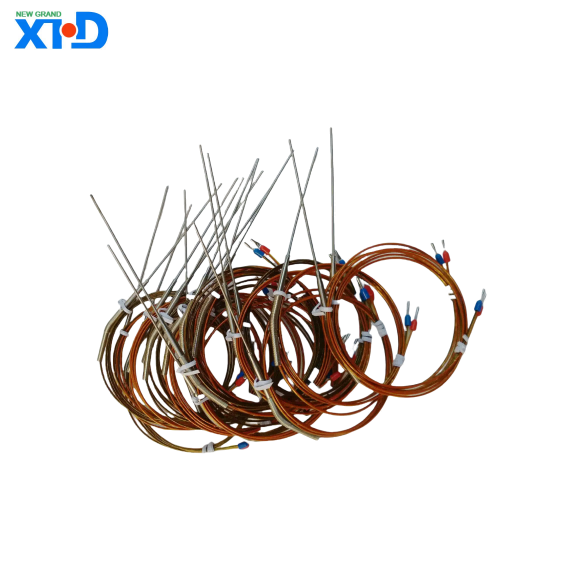

Thermocouple J-jenis adalah sensor suhu berdasarkan prinsip kesan thermoelectric, yang terdiri daripada dua bahan konduktor: besi (Fe) dan aloi nikel tembaga (CUNI). Julat suhu kerja adalah dari 0 ° C hingga 750 ° C (sehingga 1000 ° C dalam masa yang singkat), dan ia mempunyai ciri -ciri kos rendah, kepekaan tinggi, dan kestabilan yang baik. Ia digunakan secara meluas dalam pengukuran suhu dan kawalan dalam industri, penyelidikan saintifik, tenaga dan bidang lain.
Pengenalan Produk Terperinci J-Jenis Thermocouple
1 、 Gambaran Keseluruhan Produk
Thermocouple J-jenis adalah sensor suhu berdasarkan prinsip kesan thermoelectric, yang terdiri daripada dua bahan konduktor: besi (Fe) dan aloi nikel tembaga (CUNI). Julat suhu kerja adalah dari 0 ° C hingga 750 ° C (sehingga 1000 ° C dalam masa yang singkat), dan ia mempunyai ciri -ciri kos rendah, kepekaan tinggi, dan kestabilan yang baik. Ia digunakan secara meluas dalam pengukuran suhu dan kawalan dalam industri, penyelidikan saintifik, tenaga dan bidang lain.
2 、 Ciri -ciri produk
Julat suhu yang luas
Julat pengukuran suhu standard: 0 ° C hingga 750 ° C, dengan toleransi suhu jangka pendek sehingga 1000 ° C (memerlukan sarung pelindung khas).
Sesuai untuk senario suhu sederhana dan tinggi, terutamanya mempamerkan prestasi cemerlang dalam mengurangkan atmosfera.
Kepekaan tinggi dan kelajuan tindak balas
Pekali thermoelectric adalah kira-kira 50-55 μ v/° C, dan kepekaannya jauh lebih tinggi daripada termokopel K-jenis, menjadikannya sesuai untuk mengesan perubahan suhu kecil.
Masa tindak balas pantas (dalam milisaat), sesuai untuk pemantauan suhu dinamik.
Ekonomi dan praktikal
Kos bahan mentah yang rendah, keberkesanan kos yang tinggi, sesuai untuk aplikasi perindustrian berskala besar.
Kesesuaian alam sekitar
Tahan untuk mengurangkan suasana: stabil dalam mengurangkan gas seperti hidrogen dan karbon monoksida.
Tidak sesuai untuk persekitaran yang sangat mengoksidakan: besi terdedah kepada pengoksidaan pada suhu tinggi dan perlu digunakan bersamaan dengan lengan pelindung.
Penyeragaman dan keserasian
Mematuhi piawaian antarabangsa (IEC 584-3, ASTM E230) dan serasi dengan instrumen kawalan suhu arus perdana.
3 、 Parameter Teknikal
Spesifikasi parameter
Julat Pengukuran Suhu: 0 ° C hingga 750 ° C (Konvensional)
Had rintangan suhu jangka pendek 1000 ° C (memerlukan sarung pelindung khas)
Tahap ketepatan ± 2.2 ° C atau ± 0.75% (standard IEC)
Spesifikasi diameter wayar 0.2mm hingga 3.2mm (disesuaikan)
Penebat Bahan Serat Kaca PTFE 、 Seramik
Bahan Sarung: 304/316 Keluli tahan karat, Inconel, dll
Voltan tahap millivolt isyarat output (MV)
4 、 bidang permohonan
Kawalan Proses Perindustrian
Industri Metalurgi: Pemantauan suhu relau suhu tinggi dan peralatan rawatan haba.
Industri petrokimia: Pengukuran suhu mengurangkan suasana dalam saluran paip dan kapal tindak balas.
Tenaga dan elektrik
Bilik pembakaran dandang dan pemantauan suhu ekzos turbin gas.
Pemprosesan makanan
Kawalan suhu peralatan penaik dan tangki pensterilan (memerlukan perlindungan perlindungan gred makanan).
Penyelidikan Makmal
Ujian prestasi suhu tinggi bahan dan eksperimen simulasi alam sekitar.
5 、 Pemasangan dan langkah berjaga -jaga
Keperluan pemasangan
Elakkan penggunaan jangka panjang dalam atmosfera yang sangat mengoksidakan (seperti persekitaran kaya oksigen).
Radius lenturan hendaklah ≥ 5 kali diameter dawai untuk mengelakkan kerosakan dawai termokopel.
Akhir sejuk (hujung rujukan) perlu mengekalkan kestabilan suhu atau menggunakan litar pampasan akhir sejuk.
Cadangan penyelenggaraan
Penentukuran tetap (disyorkan setiap 6-12 bulan).
Semak jika sarung pelindung berkarat atau rosak, dan gantikannya dengan segera.
Pengendalian kesalahan biasa
Drift isyarat: Boleh disebabkan oleh pengoksidaan, dan termokopel perlu diganti atau lengan pelindung perlu ditingkatkan.
Kesalahan litar terbuka: Semak jika terminal pendawaian atau wayar termokopel dipecahkan.
6 、 Panduan Pemilihan
Pilih konfigurasi berikut berdasarkan keperluan sebenar:
Julat suhu: Jenis konvensional (0-750 ° C) atau jenis suhu tinggi (dengan sarung seramik).
Medium Alam Sekitar: Jenis wayar kosong dipilih untuk mengurangkan persekitaran gas, dan sarung keluli tahan karat dipilih untuk persekitaran yang menghakis.
Kaedah pemasangan: Penetapan berulir, pemasangan bebibir, atau siasatan fleksibel.
Antara muka output: Kotak simpang standard, palam penerbangan atau modul penghantaran tanpa wayar (disesuaikan).
7 、 Sebelum Jualan Perkhidmatan dan Sokongan
Tempoh Waranti: 12 bulan (bukan kerosakan manusia).
Sokongan Teknikal: Menyediakan panduan pemasangan, diagnosis kesalahan, dan perkhidmatan penentukuran.
Perkhidmatan yang disesuaikan: Menyokong saiz bukan standard, bahan sarung khas, atau reka bentuk kord lanjutan.
Ringkasan
Thermocouples J-jenis adalah pilihan yang ideal untuk senario pengukuran suhu sederhana dan tinggi kerana keberkesanan kos yang tinggi, kesesuaian yang sangat baik untuk mengurangkan atmosfera, dan ciri-ciri tindak balas yang cepat. Pemilihan yang betul dan pemasangan piawai dapat memastikan operasi stabil jangka panjangnya dan memenuhi pelbagai keperluan bidang penyelidikan industri dan saintifik.
Sekiranya anda memerlukan parameter teknikal atau penyelesaian yang disesuaikan, sila hubungi pasukan kejuruteraan kami!
