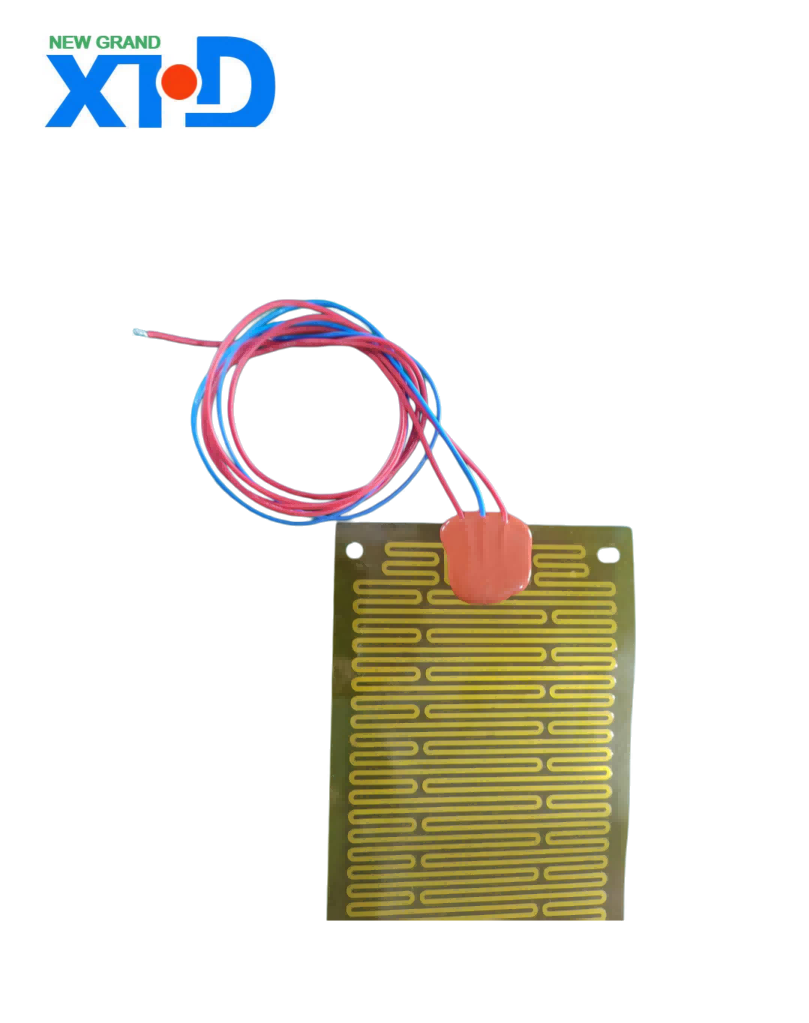

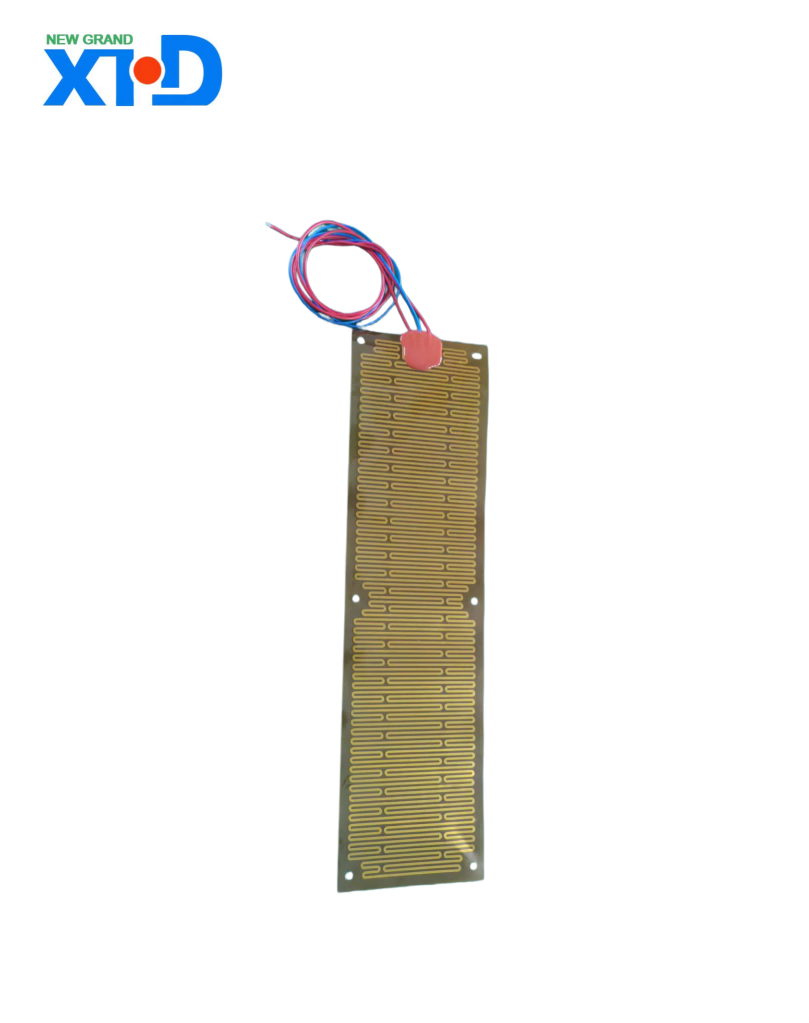

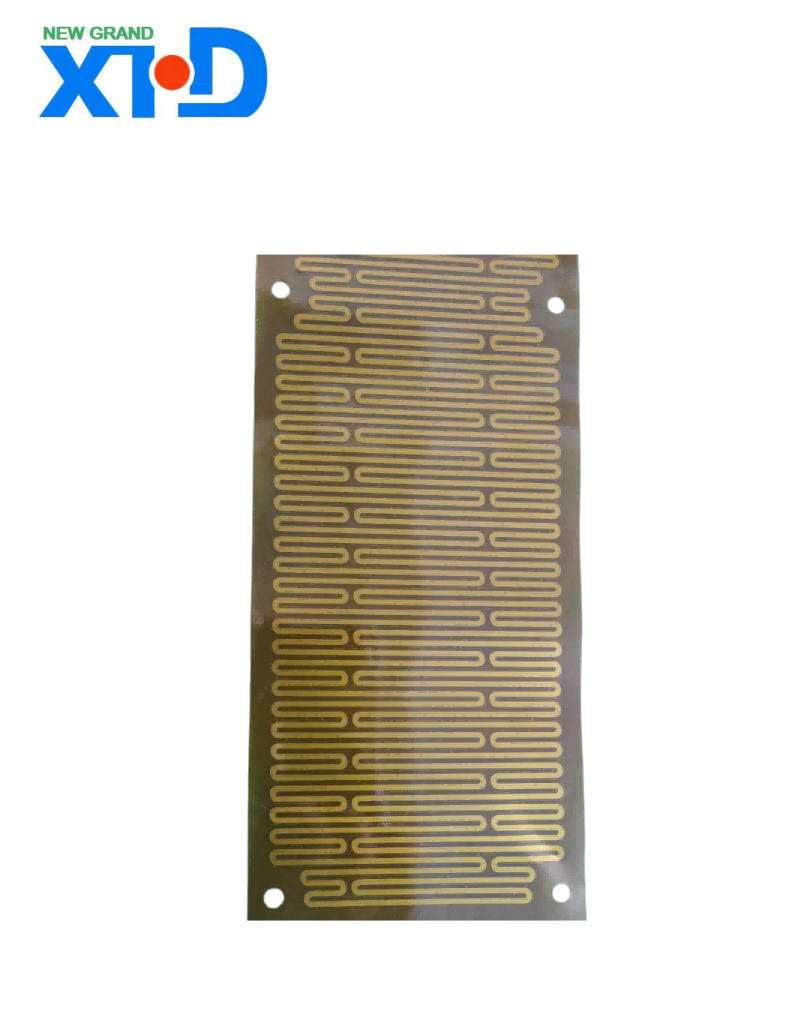

Lembaran pemanasan PI

I. Gambaran Keseluruhan Produk

Lembaran pemanas PI, juga dikenali sebagai filem pemanasan elektrik filem polyimide, ialah elemen pemanasan elektrik fleksibel yang diperbuat daripada filem polimida sebagai penebat luar dan kerajang logam, dawai logam, atau lembaran pemanasan terukir aloi nikel-kromium sebagai badan pemanas konduktif dalaman, yang terikat secara terma di bawah suhu dan tekanan tinggi. Produk ini, dengan ciri-ciri kelembutan dan kebolehbengkokannya, ultra-nipis, pemanasan seragam, penebat yang baik, dan rintangan suhu tinggi, telah digunakan secara meluas dalam pelbagai bidang seperti aeroangkasa, industri, peralatan perubatan, elektronik pengguna, tenaga baharu dan peralatan automotif. Ia boleh mencapai pemanasan pantas dan kawalan suhu yang tepat, menyediakan perlindungan suhu yang boleh dipercayai untuk peralatan dalam pelbagai bidang.

II. Model Produk dan Klasifikasi (I) Klasifikasi mengikut Tahap Rintangan Suhu Helaian Pemanasan PI Konvensional: Dengan suhu operasi jangka panjang sehingga 200℃, ia sesuai untuk kebanyakan senario dengan keperluan suhu sederhana, seperti pemanasan bateri dalam elektronik pengguna dan peranti pemanasan pesakit dalam peralatan perubatan.

Lembaran pemanasan PI suhu tinggi: Ia boleh menahan suhu sehingga 300 ℃ dan boleh mengekalkan pendedahan jangka panjang kepada 250 ℃, menerajui industri. Ia sesuai untuk produk pemanasan elektrik yang memerlukan suhu pemanasan tinggi, seperti seterika meluruskan, cawan panas segera, pembuat kopi dan seterika wap.

(2) Dikelaskan mengikut bidang aplikasi: Lembaran pemanasan PI khas untuk industri aeroangkasa dan ketenteraan: Diperakui mengikut piawaian ketenteraan kebangsaan GJB9001C-2017, ia mempunyai kebolehsuaian kepada persekitaran suhu ekstrem dan rintangan kepada getaran dan kejutan, menjadikannya sesuai untuk sistem pengurusan terma dalam peralatan aeroangkasa seperti satelit orbit kutub/orbit geostasioner dan roket pembawa siri Long March.

Lembaran pemanas PI khusus untuk kenderaan tenaga baharu: Ia digunakan terutamanya untuk memanaskan dan penebat pek bateri litium, memastikan prestasi pengecasan dan nyahcas biasa bateri dalam persekitaran suhu rendah. Ia juga boleh digunakan pada senario seperti penyahbekuan cermin pandang belakang dan pemanasan tempat duduk.

Lembaran pemanas PI khusus untuk peralatan perubatan: Ia boleh digunakan untuk memanaskan instrumen pembedahan, peranti pemanasan pesakit, penganalisis darah dan peralatan perubatan lain, memenuhi keperluan kawalan suhu yang tepat dan keselamatan kebersihan dalam senario perubatan.

Lembaran pemanas PI untuk elektronik pengguna: sesuai untuk pemanasan bateri dan penyahkabusan skrin peranti seperti telefon pintar dan komputer tablet, serta peralatan kecantikan dan pendandan rambut seperti seterika pelurus, seterika lencong dan instrumen kecantikan.

III. Parameter Teknikal Teras (I) Parameter Prestasi Elektrik Voltan Kendalian: 0 - 480V, boleh disesuaikan mengikut senario aplikasi yang berbeza untuk memenuhi keperluan voltan pelbagai peranti.

Ketumpatan kuasa: Ketumpatan kuasa permukaan model konvensional boleh mencapai 7.8 W/cm², dan sesetengah produk boleh dilaraskan dalam julat 0.15 - 7.8W/cm² mengikut keperluan khusus, memastikan pemanasan yang cekap dalam ruang terkurung.

Rintangan penebat: ≥500Ω. Untuk sesetengah produk mewah, kekuatan dielektrik pada UDC 500V ialah ≥ 200MΩ, menunjukkan prestasi penebat elektrik yang sangat baik dan memastikan penggunaan yang selamat.

Rintangan elektrik: UAC ≥ 2000V, mampu menahan lonjakan voltan tinggi, dengan itu mengelakkan kemalangan keselamatan yang disebabkan oleh kerosakan elektrik.

Toleransi rintangan: Nilai nominal ialah ±10%, dan toleransi untuk sesetengah produk boleh serendah ±2%, memastikan kestabilan dan ketekalan kuasa pemanasan.

(II) Parameter prestasi terma Julat suhu operasi: Suhu operasi jangka panjang untuk jenis konvensional ialah ≤232℃, dengan julat suhu rendah hingga -60℃; jenis suhu tinggi boleh menahan suhu sehingga 300 ℃ dan boleh beroperasi pada suhu sehingga 250 ℃ untuk tempoh yang lama, menjadikannya sesuai untuk persekitaran suhu yang sangat keras.

Kelajuan pemanasan: Sesetengah produk boleh dipanaskan dengan cepat dalam masa seawal 20 saat, mampu menukar tenaga elektrik kepada tenaga haba dengan pantas untuk kenaikan suhu yang cepat.

Keseragaman suhu: Menggunakan kaedah pemanasan planar, pengagihan haba adalah seragam, memastikan perbezaan suhu pada permukaan yang dipanaskan disimpan dalam julat yang sempit, memenuhi senario dengan keperluan yang tinggi untuk keseragaman suhu.

(III) Parameter prestasi mekanikal: Ketebalan: Biasanya antara 0.13 hingga 0.4mm, dengan produk konvensional mempunyai ketebalan kira-kira 0.2mm. Sesetengah produk ultra nipis boleh mempunyai ketebalan serendah 0.08mm. Reka bentuk yang ringan dan nipis membolehkan jejak kecil, memudahkan pemasangan dan penyepaduan.

Berat: ≤278 g/m², dengan berat hanya 0.023 - 0.037g/cm², secara berkesan mengurangkan berat keseluruhan peralatan, terutamanya sesuai untuk aplikasi sensitif berat dalam aeroangkasa, elektronik pengguna dan bidang lain.

Jejari lentur: Ia boleh mencapai sekurang-kurangnya 1.0mm, mempunyai fleksibiliti yang sangat baik, boleh dibengkokkan dan dilipat, malah boleh menyesuaikan diri dengan permukaan objek pelbagai bentuk, menyesuaikan diri dengan pelbagai persekitaran pemasangan yang kompleks.

Hayat perkhidmatan: Sehingga 60,000 jam, jauh melebihi wayar pemanasan tradisional. Sesuai untuk aplikasi kebolehpercayaan tinggi, mengurangkan kos penyelenggaraan peralatan.

IV. Struktur Produk dan Proses Pengilangan (I) Struktur Produk Lembaran pemanas PI biasanya menampilkan struktur tiga lapisan. Lapisan pertama dan ketiga ialah lapisan penebat filem polimida (PI), dengan ketebalan umumnya antara 0.05 hingga 0.08 milimeter, memberikan penebat elektrik yang sangat baik dan sifat perlindungan mekanikal. Lapisan tengah ialah elemen pemanasan logam, seperti keluli tahan karat, tembaga, besi-kromium-aluminium, atau kepingan pemanas terukir aloi nikel-kromium, yang diproses menjadi litar pemanasan tersuai melalui teknologi goresan ketepatan untuk mencapai pemanasan yang cekap dan seragam.

(2) Penyediaan bahan asas untuk proses pembuatan: Pilih filem polimida ketulenan tinggi dan kerajang logam untuk memastikan kestabilan kualiti bahan mentah.

Goresan litar: Menggunakan teknologi goresan ketepatan, substrat logam diproses menjadi litar pemanasan yang direka bentuk, memastikan ketepatan dan ketekalan litar.

Penekanan panas suhu tinggi: Elemen pemanasan logam terukir dan filem polimida dilaminasi melalui proses ikatan haba suhu tinggi dan tekanan tinggi (suhu 200 - 350 ℃, tekanan 5 - 15MPa) untuk membentuk struktur bersepadu, memastikan keteguhan dan kestabilan produk.

Ujian prestasi: Menjalankan pelbagai ujian ke atas produk siap, termasuk ujian prestasi elektrik, haba dan mekanikal, untuk memastikan produk memenuhi piawaian kualiti.

5. Kelebihan Produk: Sesuai Fleksibel: Lembut dan boleh dibengkokkan, ia boleh menyesuaikan diri dengan keperluan pemanasan pelbagai bentuk permukaan yang kompleks. Tanpa mengubah suai struktur peralatan, ia boleh memuatkan dengan sempurna pelbagai permukaan yang tidak teratur, menyelesaikan masalah bahawa kepingan pemanasan tradisional tidak dapat memuatkan peralatan yang tidak teratur.

Cekap dan tepat: Dengan penjanaan haba yang seragam dan kadar kekonduksian terma >2W/(m・K), ia boleh menukar tenaga elektrik kepada tenaga haba dengan cepat, mencapai pemanasan pantas dan kawalan suhu yang tepat, memenuhi keperluan ketepatan tinggi untuk kawalan suhu dalam pelbagai bidang.

Selamat dan boleh dipercayai: Dengan penebat yang sangat baik dan rintangan suhu tinggi, ia mengekalkan prestasi elektrik yang stabil dan kekuatan mekanikal walaupun dalam keadaan suhu yang melampau dan persekitaran kerja yang kompleks, memastikan keselamatan dan kebolehpercayaan semasa penggunaan.

Penyesuaian kukuh: Reka bentuk tersuai boleh disediakan untuk parameter produk seperti saiz, bentuk, kuasa dan voltan mengikut keperluan pelanggan tertentu, memenuhi keperluan diperibadikan untuk senario aplikasi yang berbeza.

Pemuliharaan tenaga dan perlindungan alam sekitar: Kecekapan haba yang tinggi, mampu mengurangkan penggunaan tenaga dengan ketara, memenuhi keperluan masyarakat moden untuk pemuliharaan tenaga dan perlindungan alam sekitar.

VI. Penjelasan Terperinci Senario Aplikasi (I) Medan Aeroangkasa Dalam peralatan aeroangkasa seperti satelit dan roket pembawa, kepingan pemanas PI digunakan terutamanya dalam sistem pengurusan terma untuk memastikan operasi normal peralatan di bawah keadaan suhu yang melampau. Sebagai contoh, kepingan pemanasan PI yang dihasilkan oleh Shanghai Changqing Industrial telah digunakan secara meluas dalam sistem pengurusan haba satelit meteorologi orbit kutub China dan satelit komunikasi orbit geopegun. Data operasi dalam orbit menunjukkan bahawa ia telah berjaya disesuaikan dengan pelbagai model satelit seperti satelit navigasi dan satelit eksperimen saintifik, memperoleh banyak pensijilan aplikasi dalam orbit dan maklum balas positif daripada pengguna model satelit.

(II) Pemanasan dan penebat pek bateri litium dalam sektor kenderaan tenaga baharu: Dalam persekitaran suhu rendah, helaian pemanas PI boleh menyediakan pemanasan dan penebat untuk pek bateri litium, meningkatkan aktiviti bateri, memastikan prestasi pengecasan dan nyahcas normal, dan memanjangkan hayat bateri.

Pemanasan aksesori badan: digunakan untuk penyahbekuan cermin spion, pemanasan tempat duduk, pemanasan kuali minyak, dsb., untuk meningkatkan keselesaan dan keselamatan pemanduan.

(III) Pemanasan instrumen pembedahan dalam bidang peralatan perubatan: Mengekalkan instrumen pembedahan pada suhu yang sesuai boleh mengelakkan ketidakselesaan yang disebabkan oleh pesakit akibat suhu yang terlalu rendah, sambil meningkatkan prestasi instrumen pembedahan.

Peralatan memanaskan pesakit: seperti tilam perubatan, selimut pemanasan, dsb., menyediakan persekitaran rawatan yang hangat dan selesa untuk pesakit, yang kondusif untuk pemulihan mereka.

Kawalan suhu peralatan diagnostik: Dalam peralatan diagnostik seperti penganalisis hematologi dan penganalisis biokimia, helaian pemanas PI memastikan reagen dan sampel bertindak balas pada suhu yang sesuai, dengan itu meningkatkan ketepatan keputusan diagnostik.

(4) Pemanasan bateri untuk peranti mudah alih dalam sektor elektronik pengguna: Dalam persekitaran yang sejuk, ia digunakan untuk memanaskan bateri peranti seperti telefon pintar dan komputer tablet, dengan itu meningkatkan hayat dan prestasi bateri.

Peralatan kecantikan dan dandanan rambut: Dalam peranti seperti seterika meluruskan, seterika lencong dan instrumen kecantikan, helaian pemanas PI boleh memanaskan dengan cepat dan mengekalkan suhu yang stabil, memenuhi keperluan suhu yang tepat untuk kecantikan dan dandanan rambut.

(5) Anti-pembekuan dan penyahbekuan peralatan industri dalam bidang perindustrian: digunakan untuk anti-pembekuan dan penyahbekuan mesin ATM luar, perumah kamera, paparan kristal cecair (LCD), peralatan optik, dll., untuk memastikan operasi normal peralatan dalam persekitaran suhu rendah.

Pemanasan industri dan kawalan suhu: Di bawah keadaan kerja yang kompleks seperti lebur suhu tinggi, penyejukan suhu rendah, dan penyelenggaraan suhu malar, kepingan pemanas PI boleh memastikan kawalan suhu yang tepat dan stabil, dengan itu meningkatkan kecekapan pengeluaran industri dan kualiti produk.

VII. Arahan Pemasangan dan Penggunaan (I) Kaedah Pemasangan: Sandaran Pelekat: Sesetengah produk disertakan dengan pelekat di bahagian belakang, yang boleh ditampal terus pada permukaan yang memerlukan pemanasan. Pemasangannya mudah dan cepat, sesuai untuk permukaan rata atau melengkung lembut.

Penetapan mekanikal: Untuk senario dengan getaran yang ketara atau keperluan yang tinggi untuk ketegasan pemasangan, kaedah mekanikal seperti skru dan gesper boleh digunakan untuk penetapan.

Pemasangan terbenam: Semasa fasa reka bentuk peralatan, helaian pemanas PI boleh dibenamkan di dalam peralatan untuk mencapai reka bentuk bersepadu, menjimatkan ruang dan meningkatkan penampilan estetik peralatan.

(II) Langkah berjaga-jaga untuk Penggunaan: Elakkan Beban Terlebih: Patuhi dengan ketat kuasa dan voltan terkadar produk untuk mengelakkan kerosakan produk atau kemalangan keselamatan yang disebabkan oleh lebihan muatan.

Cegah calar oleh objek tajam: Permukaan lembaran pemanas PI agak rapuh, jadi ia harus dielakkan daripada bersentuhan dengan objek tajam untuk mengelakkan lapisan penebat daripada tercalar, yang boleh menjejaskan prestasi penebat elektrik.

Pemeriksaan dan penyelenggaraan yang kerap: Periksa penampilan dan prestasi elektrik helaian pemanas PI secara kerap, dan gantikannya dengan segera jika terdapat sebarang kelainan untuk memastikan penggunaan normal produk.

Mematuhi peraturan keselamatan: Pastikan produk mempunyai pensijilan keselamatan yang sesuai berdasarkan pasaran jualan produk, seperti UL (Amerika Syarikat), CE (Kesatuan Eropah), RoHS (Sekatan Bahan Berbahaya), dll. Semasa pemasangan dan penggunaan, ikut spesifikasi keselamatan yang berkaitan.

VIII. Pensijilan Kualiti dan Perkhidmatan Selepas Jualan (I) Pensijilan Kualiti Pensijilan Antarabangsa: Sesetengah produk telah lulus pensijilan antarabangsa seperti UL, CE, dan RoHS, memenuhi keperluan kualiti dan perlindungan alam sekitar pasaran antarabangsa.

Pensijilan domestik: Produk khusus untuk industri aeroangkasa dan ketenteraan telah lulus pensijilan standard ketenteraan kebangsaan GJB9001C-2017; sesetengah perusahaan juga telah memperoleh pensijilan ISO 9001, IATF 16949, dan sistem pengurusan kualiti lain, memastikan kestabilan dan kebolehpercayaan kualiti produk.

(II) Perkhidmatan Selepas Jualan Tersuai: Kami menyediakan pelanggan dengan perkhidmatan tersuai sehenti yang terdiri daripada reka bentuk produk, prototaip kepada pengeluaran. Kami mengatur pasukan teknikal profesional untuk berkomunikasi dengan pelanggan, memastikan produk memenuhi keperluan individu mereka.

Jaminan selepas jualan: Kami menyediakan perkhidmatan waranti produk dalam tempoh tertentu. Dalam tempoh jaminan, jika produk menunjukkan isu kualiti bukan manusia, pelanggan boleh menikmati perkhidmatan pembaikan atau penggantian percuma. Selain itu, kami telah mewujudkan sistem perkhidmatan pelanggan selepas jualan yang komprehensif untuk menjawab pertanyaan dan aduan pelanggan dengan segera, memberikan pelanggan perkhidmatan selepas jualan yang berkualiti tinggi.
