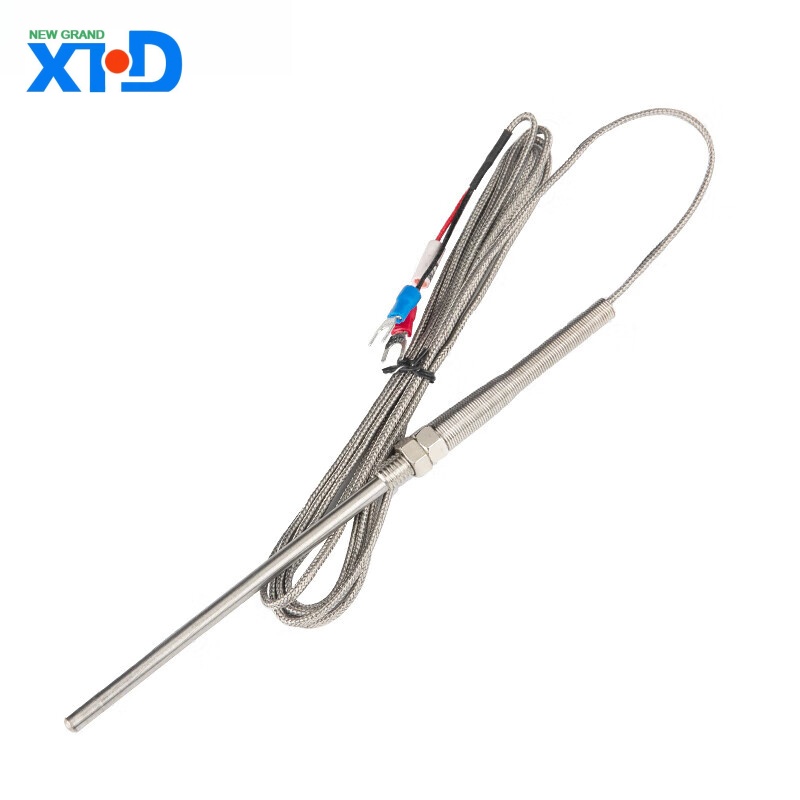

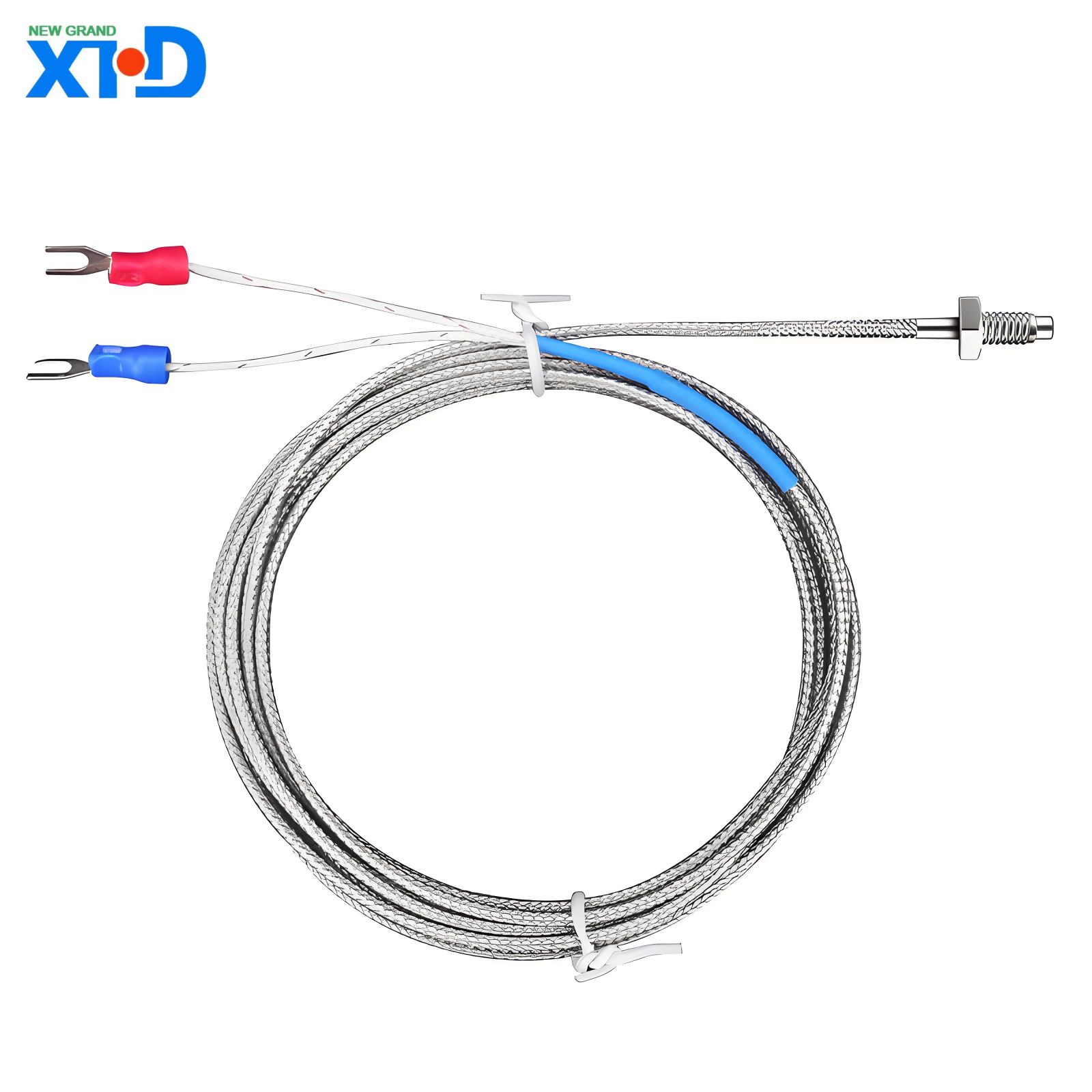

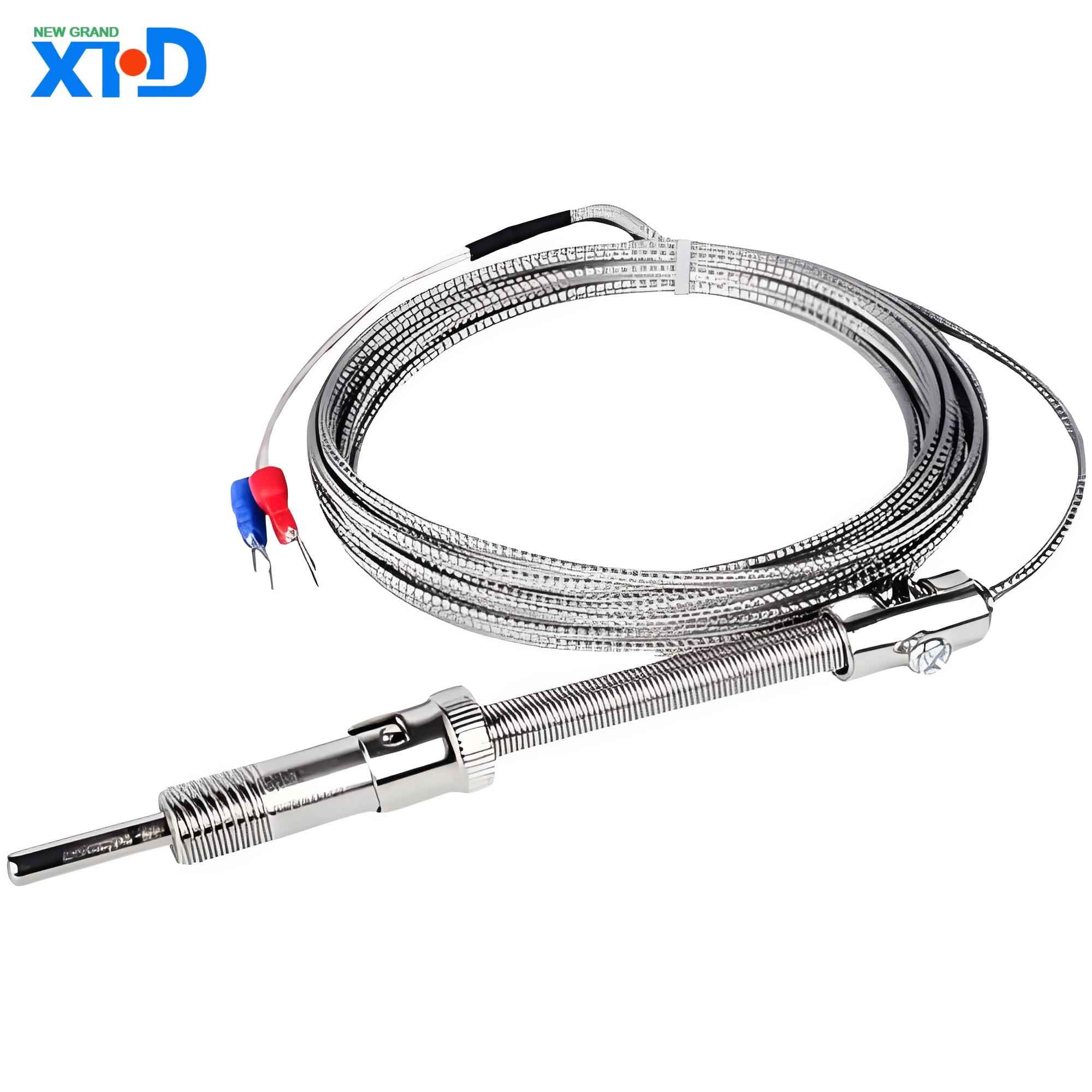

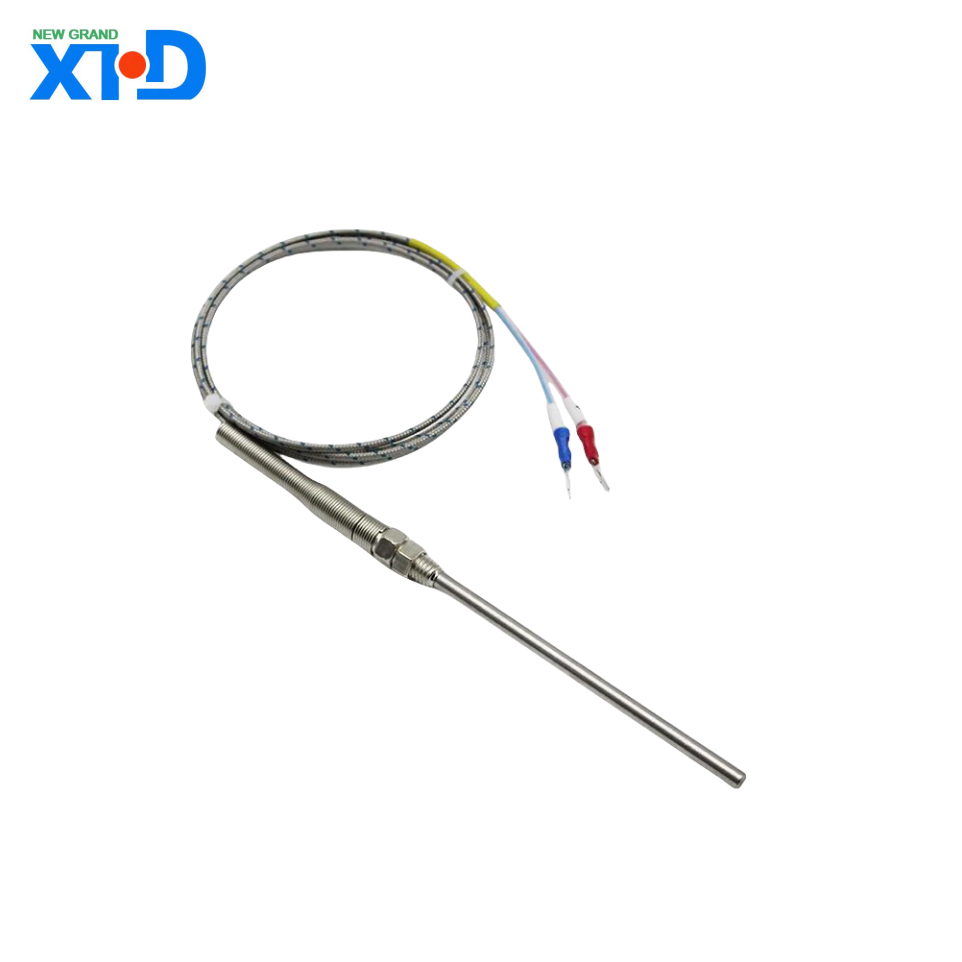

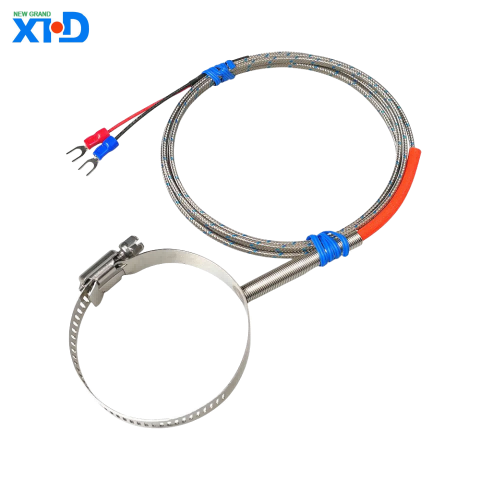

Pengenalan kepada produk termokopel e-jenis
1 、 Gambaran keseluruhan
Jenis E thermocouple adalah sensor suhu ketepatan tinggi berdasarkan kesan Seebeck, yang terdiri daripada aloi kromium nikel (kromel, elektrod positif) dan aloi nikel tembaga (Constantan, elektrod negatif). Ia terkenal dengan pelbagai pengukuran suhu yang luas, kepekaan yang tinggi, dan kestabilan yang sangat baik, dan digunakan secara meluas dalam industri, penyelidikan saintifik, dan pemantauan suhu dalam persekitaran yang melampau.
2 、 parameter teras
Spesifikasi parameter
Julat pengukuran suhu -200 ° C hingga+900 ° C (puncak jangka pendek sehingga 1000 ° C)
Sensitiviti 68 μ V/° C (tertinggi di seluruh julat, lebih dari 35% lebih tinggi daripada jenis K/J)
Ketepatan standard ± 1.7 ° C atau ± 0.5% (0 ° C hingga 900 ° C); Julat suhu rendah ± 1.7 ° C (-200 ° C hingga 0 ° C)
Standard Antarabangsa IEC 60584-1 ASTM E230 、 GB/T 16839
Diameter wayar 0.2mm ~ 3.0mm (Perisai Pilihan/Wire Bare)
Masa tindak balas Jenis terdedah: 0.05 ~ 1 saat (dalam gas); Dengan tiub pelindung: 1-30 saat (bergantung kepada bahan dan diameter)
3 、 Bahan dan Struktur
Elektrod Positif (EP): Aloi Nikel Chromium (Chromel, 90% Ni+10% Cr)
Elektrod negatif (EN): aloi nikel tembaga (Constantan, 55% dengan+45% Ni)
Lapisan Penebat: Magnesium oksida (MGO) atau seramik (rintangan suhu melebihi 1800 ° C)
Bahan sarung: 304 keluli tahan karat (sejagat), Inconel 600 (suhu tinggi), tantalum (persekitaran yang kuat menghakis)
4 、 Kelebihan unik
Kepekaan yang tinggi
Isyarat output 68 μ V/° C jauh melebihi jenis K-jenis (41 μ V/° C) dan J-jenis (55 μ V/° C), menjadikannya sangat sesuai untuk mengesan perbezaan suhu kecil (seperti instrumen ketepatan makmal).
.
.
Kesesuaian suhu yang luas
.
Prestasi suhu rendah yang sangat baik:-Pada 200 ° C, kesilapan hanya ± 1.7 ° C, yang lebih baik daripada thermocouple T-jenis (Copper Constantan).
Rintangan pengoksidaan suhu tinggi: Kestabilannya lebih baik daripada J-jenis (Iron Constantan) dalam suasana pengoksidaan.
.
Rintangan kakisan
Bahan elektrod negatif Constantan mempunyai rintangan yang kuat terhadap persekitaran asid dan alkali yang lemah dan sesuai untuk kapal tindak balas kimia dan peralatan pemprosesan makanan.
.
.
Keberkesanan kos yang tinggi
Kos adalah lebih rendah daripada termokopel logam berharga (seperti platinum rhodium S-jenis), dan ia boleh disambungkan secara langsung ke sistem PLC atau DAQ tanpa memerlukan litar penguatan luaran.
.
5 、 Senario Aplikasi
Sektor Perindustrian
Metalurgi: Pemantauan suhu kristal mesin pemutus berterusan (800 ~ 900 ° C)
Tenaga: Pengesanan suhu ekzos turbin gas (memerlukan sarung inconel)
Bidang penyelidikan
Percubaan suhu rendah bahan superconducting (dengan sistem penyejukan nitrogen cecair)
Ujian vakum terma kapal angkasa (-150 ° C hingga+250 ° C kitaran)
Dalam bidang kehidupan orang ramai
Peralatan pensterilan makanan (persekitaran stim tekanan tinggi, ralat suhu <± 1 ° C)
Penyimpanan Kriogenik Perubatan (-80 ° C peti sejuk suhu ultra rendah)
6 、 Panduan Pemilihan
Contoh model senario yang disyorkan konfigurasi
E-3M-1000-SS304 UNIVERSIA INDUSTRIAL Relau (0 ~ 800 ° C) Perisai 3mm, sarung keluli tahan karat, penebat seramik lubang berganda
Ujian Enjin Pesawat E-1.5m-200-Inconel (persekitaran kakisan suhu tinggi) Probe Mikro 1.5mm, Inconel 600 Sarung
E-FEP-260 Persekitaran Asid Kuat (seperti tangki elektroplating) dengan penebat FEP dan tiub perlindungan tantalum
7 、 Pemasangan dan Penyelenggaraan
Titik pemasangan
Elakkan tekanan mekanikal: jejari lenturan ≥ 5 kali diameter dawai untuk mengelakkan kerosakan dawai termokopel.
Pampasan akhir sejuk: Ia perlu digabungkan dengan sensor titik pembekuan atau modul pampasan elektronik (seperti MAX31855).
Cadangan penyelenggaraan
Penentukuran biasa: Sahkan ketepatan setiap 6 bulan menggunakan relau baik kering (rujuk kepada ASTM E2847).
Rawatan Pencemaran: Jika elektrod negatif mengoksidakan dan bertukar menjadi hitam, bersihkannya dengan 10% asid hidroklorik dan lap dengan alkohol.
8 、 Soalan dan jawapan yang sering ditanya
S1: Adakah isyarat output berubah -ubah?
Sebab: Akhir sejuk tidak dikompensasi atau gangguan elektromagnet (seperti dekat penukar frekuensi).
Penyelesaian: Pasang lapisan pelindung dan gunakan pemancar suhu terpencil.
S2: Jangka hayat pendek dalam julat suhu tinggi?
Sebab: Bahan sarung tidak tahan terhadap pengoksidaan (seperti penyalahgunaan keluli tahan karat 304 di atas 900 ° C).
Penyelesaian: Gantikan Inconel 601 sarung atau probe bersalut seramik.
9 、 Ringkasan
Thermocouples E-Type adalah pilihan yang ideal untuk pengukuran suhu sederhana dan rendah kerana kepekaan yang tinggi, pelbagai luas, dan kebolehsuaian alam sekitar yang kuat. Reka bentuk yang disesuaikan untuk keadaan kerja yang berbeza, seperti probe miniatur atau bahan sarung khas, dapat mengoptimumkan prestasi dan kos lagi. Untuk senario alam sekitar yang melampau seperti radiasi nuklear atau voltan ultra tinggi, disarankan untuk menggunakan modul pengkondisian isyarat khusus.
