Termokopel pelekap permukaan ialah peranti pengukuran suhu jenis rata yang dibentuk dengan menggabungkan penderia suhu dengan komponen pelekap permukaan, yang boleh mengukur secara langsung suhu dalam julat 0 ℃ -1300 ℃. Ia sering digunakan bersama dengan instrumen paparan, instrumen rakaman, komputer elektronik, dll. Oleh kerana masa tindak balas haba yang singkat, pemasangan fleksibel, dan ketepatan pengukuran suhu sentuhan rapat, ia digunakan secara meluas untuk pengukuran suhu pada permukaan peralatan logam rata, kelengkapan paip, komponen elektronik, papan litar, dan objek lain. Ia memainkan peranan penting dalam banyak industri seperti kuasa, metalurgi, elektronik, kimia dan perubatan.
Spesifikasi Produk untuk Termokopel yang dipasang di permukaan
1、 Gambaran Keseluruhan Produk
Termokopel pelekap permukaan ialah peranti pengukuran suhu jenis rata yang dibentuk dengan menggabungkan penderia suhu dengan komponen pelekap permukaan, yang boleh mengukur secara langsung suhu dalam julat 0 ℃ -1300 ℃. Ia sering digunakan bersama dengan instrumen paparan, instrumen rakaman, komputer elektronik, dll. Oleh kerana masa tindak balas haba yang singkat, pemasangan fleksibel, dan ketepatan pengukuran suhu sentuhan rapat, ia digunakan secara meluas untuk pengukuran suhu pada permukaan peralatan logam rata, kelengkapan paip, komponen elektronik, papan litar, dan objek lain. Ia memainkan peranan penting dalam banyak industri seperti kuasa, metalurgi, elektronik, kimia dan perubatan.
2、 Model dan klasifikasi produk
（1） Dikelaskan mengikut kaedah pemasangan
Jenis pemasangan gasket: termasuk tiga sub jenis penetapan pelekat, penetapan pelekat, dan penetapan bolt, sesuai untuk keperluan pemasangan tetap di bawah keadaan kerja yang berbeza. Versi tetap pelekat mudah dipasang tanpa memerlukan alat tambahan, sesuai untuk senario beban sementara atau ringan; Penetapan pelekat adalah teguh dan sesuai untuk permukaan yang agak rata dan mempunyai keperluan kestabilan tertentu; Versi tetap berbolted boleh mengatasi keadaan kerja yang keras seperti getaran dan suhu tinggi, memastikan komponen pengukur tidak jatuh.
Jenis Siasatan Suhu Tangan/Permukaan: Dengan penampilan yang padat, ia mudah dikendalikan dengan pegang tangan dan sesuai untuk pengukuran suhu objek yang pantas dan berbilang titik di lokasi yang berbeza. Ia biasanya digunakan dalam penyelenggaraan peralatan, pemeriksaan di tapak, dan senario lain.
（2） Kelaskan mengikut nombor bahagi
Meliputi pelbagai tanda skala seperti K, E, J, T, Pt100, dsb., tanda skala berbeza sepadan dengan julat dan ciri pengukuran suhu yang berbeza:
Nombor pembahagian K: Julat pengukuran suhu ialah 0 ℃ -600 ℃, dengan lineariti potensi termoelektrik yang baik, kapasiti antioksidan yang kuat, dan kos yang sederhana. Ia adalah jenis yang paling banyak digunakan dalam bidang perindustrian, sesuai untuk persekitaran pengoksidaan suhu tinggi seperti metalurgi dan petrokimia.
Nombor pembahagian E: Julat pengukuran suhu ialah -200 ℃ -400 ℃, dan potensi termoelektrik adalah yang tertinggi antara termokopel yang biasa digunakan. Ia mempunyai kepekaan yang tinggi dan tidak begitu sensitif kepada kakisan gas kelembapan tinggi. Ia sesuai untuk persekitaran dengan kelembapan yang tinggi, seperti pemprosesan makanan, farmaseutikal dan industri lain.
Nombor pembahagian J: Julat pengukuran suhu ialah 0 ℃ -750 ℃, dengan kelinearan yang baik, potensi termoelektrik yang besar, dan harga yang rendah. Ia boleh digunakan dalam vakum, pengoksidaan, pengurangan, dan persekitaran gas lengai. Walau bagaimanapun, besi elektrod positif teroksida dengan cepat pada suhu tinggi, dan had atas suhu operasi adalah terhad.
Nombor pembahagian T: Julat pengukuran suhu ialah -200 ℃ -350 ℃, dengan kelinearan yang sangat baik dan kestabilan yang baik. Ia amat sesuai untuk digunakan dalam julat suhu rendah -200 ℃ -0 ℃ dan biasanya digunakan dalam penyelidikan suhu rendah, logistik rantai sejuk dan bidang lain.
Skala Pt100: Julat pengukuran suhu ialah -200 ℃ -450 ℃, menggunakan perintang filem nipis import berkualiti tinggi dengan ketepatan pengukuran yang tinggi dan kestabilan yang kukuh. Ia sesuai untuk senario yang memerlukan ketepatan pengukuran suhu yang ketat, seperti pembuatan elektronik ketepatan, ujian makmal, dsb.
3、 Parameter teknikal
（1） Ketepatan pengukuran suhu
Ketepatan Tahap II: Tanda skala K, E, J dan T berada dalam julat -40 ℃ hingga 300 ℃, dengan toleransi ± 2.5 ℃; Sisihan yang dibenarkan bagi skala Pt100 dalam julat -200 ℃ -0 ℃ ialah ± 0.3 ℃, dan sisihan yang dibenarkan dalam julat 0 ℃ -450 ℃ ialah ± 0.3 ℃ atau ± 0.005 | t | ℃ (yang mana lebih besar).
Tahap ketepatan khas: Produk dengan tahap ketepatan yang lebih tinggi boleh disediakan mengikut keperluan pelanggan, dan parameter khusus perlu disesuaikan dan disampaikan.
（2） Masa tindak balas terma
τ0.5≤10S， Mampu mengesan perubahan suhu dengan cepat, mengurangkan ralat dinamik dengan berkesan, dan memastikan penangkapan turun naik suhu tepat pada masanya.
（3） Rintangan penebat
Untuk termokopel dengan panjang melebihi 1m, hasil darab nilai rintangan penebat pada suhu bilik dan panjangnya tidak boleh kurang daripada 100M Ω· m.
Untuk termokopel dengan panjang 1m atau kurang, nilai rintangan penebat pada suhu bilik tidak boleh kurang daripada 100M Ω untuk memastikan penghantaran isyarat pengukuran yang stabil dan mengelakkan gangguan.
（4） Prestasi mekanikal
Fleksibiliti: Produk ini mempunyai fleksibiliti keseluruhan yang baik dan boleh dibengkokkan secara bebas, dengan jejari lenturan minimum sehingga 50mm (sedikit berbeza bergantung pada model dan panjang), menjadikannya mudah untuk memuatkan permukaan yang kompleks untuk pengukuran suhu.
Kekuatan mekanikal: Cangkerang diperbuat daripada bahan logam berkekuatan tinggi, dengan rintangan mampatan dan hentaman yang sangat baik, dan boleh menahan tahap perlanggaran dan mampatan luaran tertentu, menyesuaikan diri dengan persekitaran tapak perindustrian yang keras.
（5） Prestasi elektrik
Kestabilan potensi terma: Dalam julat suhu yang ditentukan, kadar tahunan perubahan potensi terma tidak melebihi ± 0.1%, memastikan ketepatan dan kebolehpercayaan pengukuran jangka panjang.
Rintangan wayar: Rintangan wayar berbeza-beza bergantung pada panjang wayar, dan secara amnya tidak melebihi 1 Ω setiap meter untuk mengelakkan ketepatan pengukuran dipengaruhi oleh rintangan wayar yang berlebihan.
4、 Struktur Produk
（1） Penghujung pengukuran
Menggunakan proses kimpalan khas untuk mengimpal dua bahan elektrod termoelektrik yang berbeza bersama-sama untuk membentuk sesentuh pengukur, memastikan sentuhan rapat dengan permukaan objek yang diukur dan meningkatkan ketepatan pengukuran suhu. Sesetengah model hujung pengukur juga dilengkapi dengan lengan pelindung untuk mengelakkan kakisan dan haus, memanjangkan hayat perkhidmatannya.
（2） Lapisan enkapsulasi pelekap permukaan
Pilih bahan dengan rintangan suhu tinggi dan prestasi penebat yang baik sebagai lapisan enkapsulasi untuk mengasingkan elektrod termoelektrik daripada persekitaran luaran, sambil memastikan kerataan produk, supaya ia boleh melekat dengan lebih baik pada permukaan yang diuji. Ketebalan lapisan enkapsulasi adalah seragam, biasanya antara 0.5mm dan 2mm, yang memastikan produk ringan dan memberikan perlindungan yang mencukupi.
（3） Wayar dan terminal sambungan
Konduktor bertebat tahan suhu tinggi berbilang terkandas digunakan sebagai konduktor, yang mempunyai fleksibiliti yang baik dan prestasi anti-penuaan. Hujung sambungan dilengkapi dengan penyambung standard seperti palam penerbangan, terminal pendawaian, dsb., yang memudahkan sambungan pantas dengan instrumen paparan, sistem kawalan dan peralatan lain, dan sambungannya kukuh dan tidak mudah longgar.
5、 Pemasangan dan penggunaan
（1） Kaedah pemasangan
Penetapan pelekat: Bersihkan permukaan yang akan diuji, keluarkan filem pelindung pelekat, lekatkan tampalan termokopel pada kedudukan yang ditetapkan, dan tekan dengan tangan anda seketika untuk memastikan lekatan yang kukuh. Kaedah ini mempunyai kelajuan pemasangan yang pantas, tetapi tidak sesuai untuk persekitaran suhu tinggi dan getaran tinggi.
Penetapan pelekat: Sapukan pelekat khusus secara sama rata pada permukaan yang diuji dan bahagian belakang tampalan termokopel, ikat kedua-duanya bersama-sama, dan sembuh mengikut keperluan pengawetan pelekat. Kaedah ini mempunyai kekuatan pelekat yang tinggi dan sesuai untuk pemasangan tetap jangka panjang.

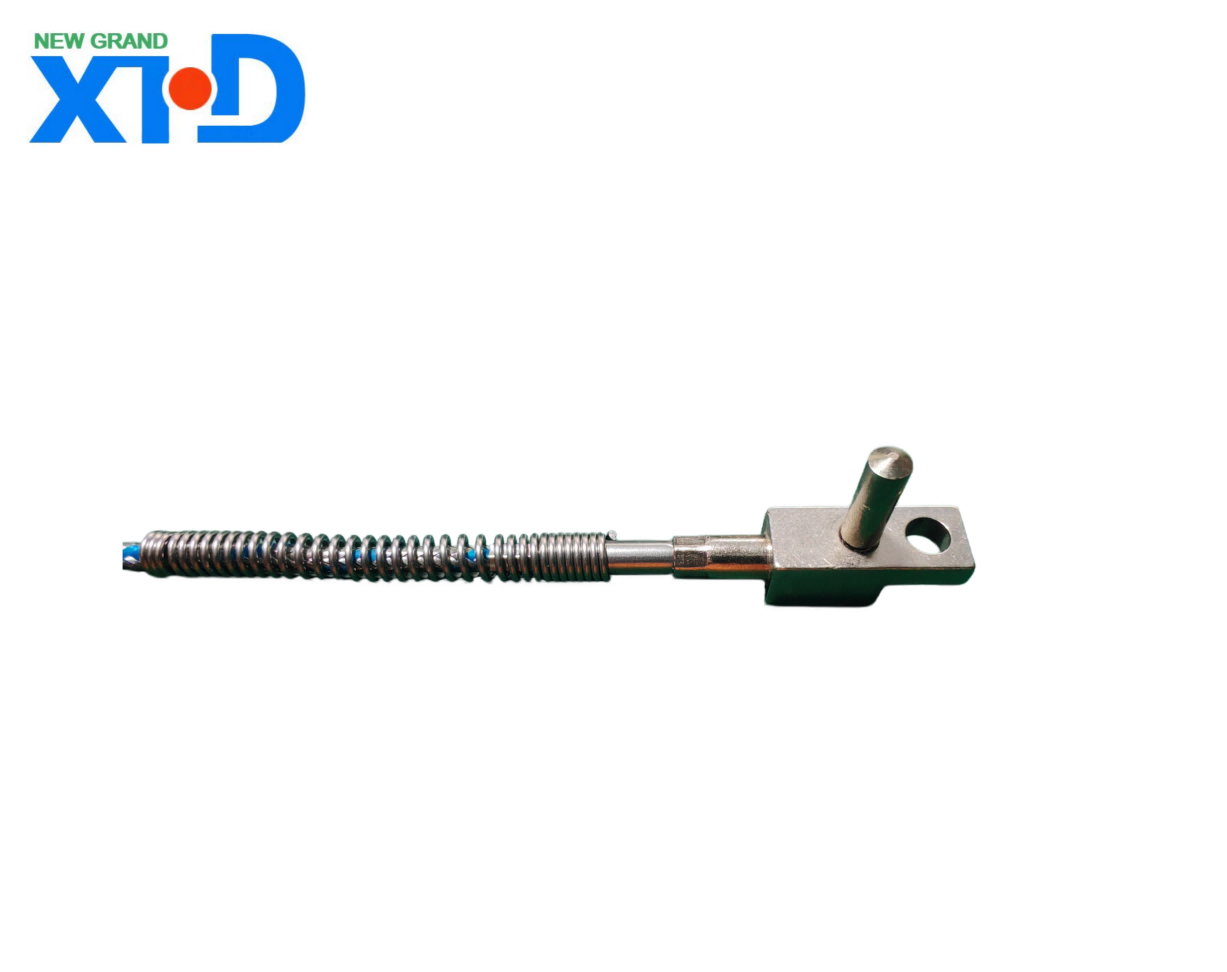

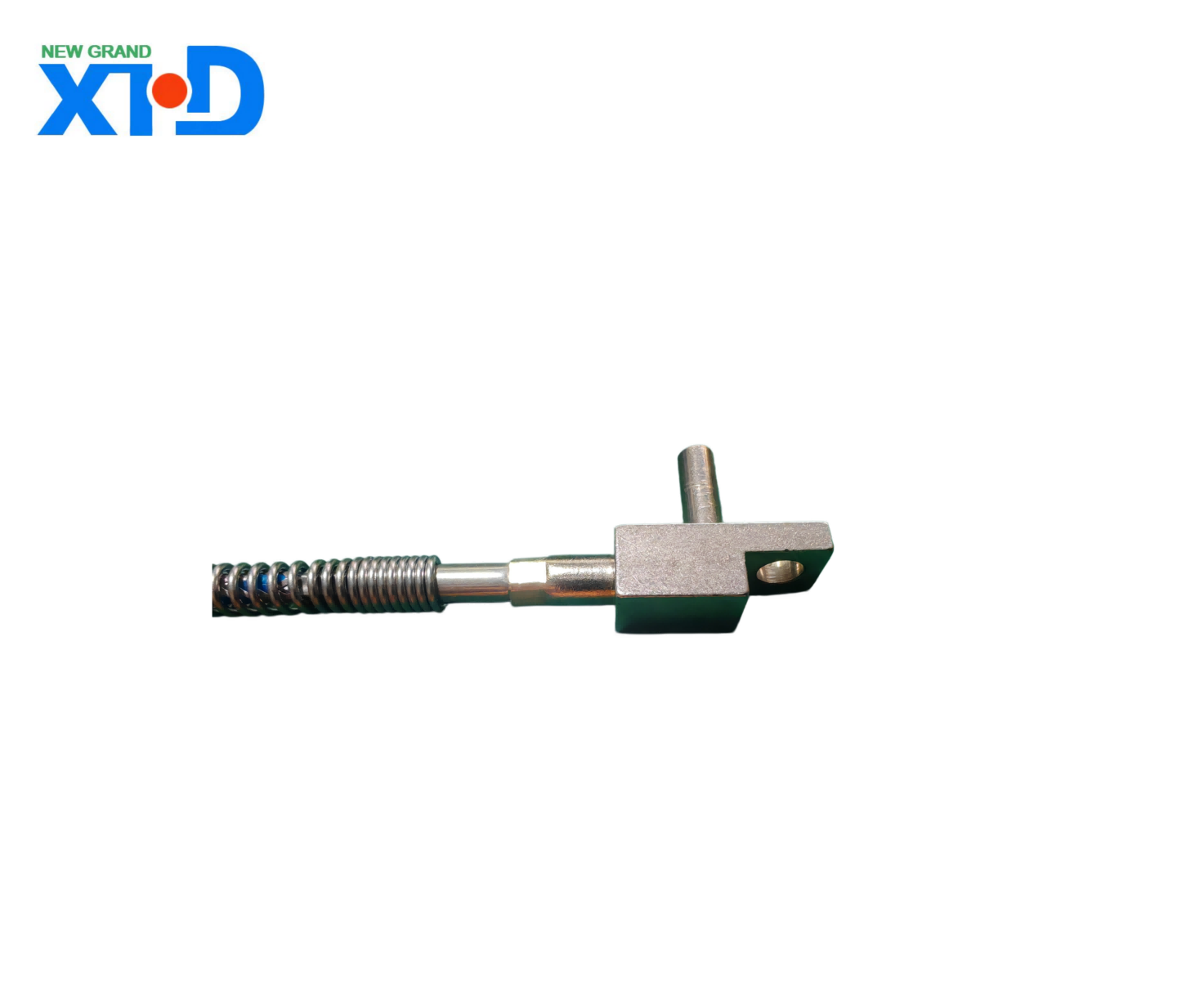

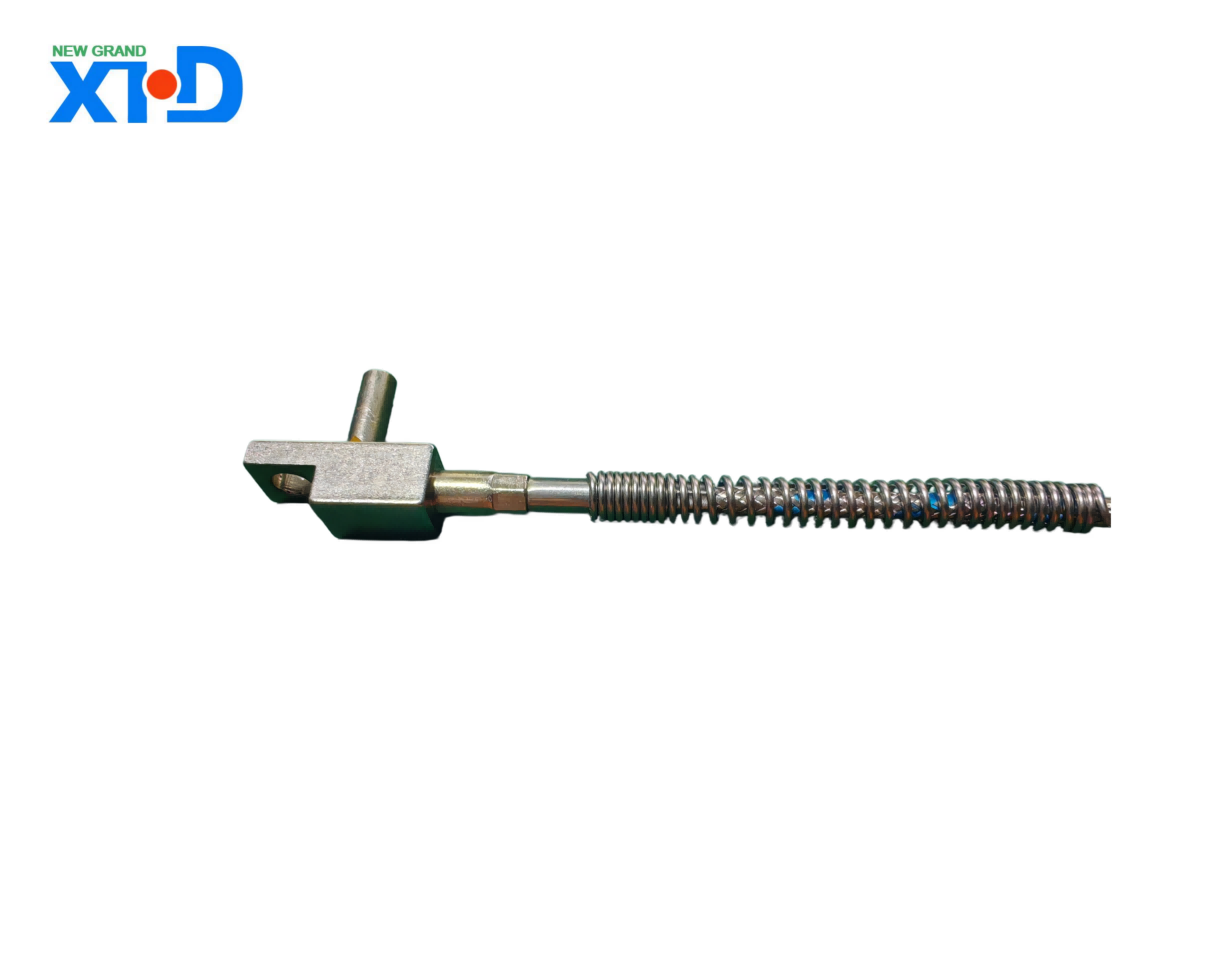

Penetapan bolt: Menggunakan lubang pemasangan yang dikhaskan pada produk, termokopel pelekap permukaan dilekatkan pada objek yang diukur dengan bolt, sesuai untuk senario dengan getaran tinggi dan keperluan tinggi untuk kestabilan pemasangan.
Pengukuran pegang tangan: Pegang probe secara terus dan letakkan hujung pengukur dengan ketat pada permukaan yang diukur untuk pengukuran. Selepas pengukuran selesai, alihkannya tepat pada masanya untuk mengelakkan kerosakan suhu tinggi jangka panjang pada probe.
（2） Langkah berjaga-jaga untuk digunakan
Sebelum pemasangan, adalah perlu untuk memeriksa sama ada penampilan produk adalah utuh, sama ada wayar rosak, dan sama ada rintangan penebat memenuhi keperluan.
Pastikan hujung pengukur bersentuhan rapat dengan permukaan yang diukur semasa pengukuran, mengelakkan sebarang jurang yang boleh menjejaskan ketepatan pengukuran.
Elakkan menggunakan dalam persekitaran gangguan elektromagnet yang kuat. Jika tidak dapat dielakkan, langkah perisai perlu diambil untuk mengelakkan isyarat pengukuran daripada diganggu.
Gunakan mengikut julat pengukuran suhu produk, dan adalah dilarang sama sekali untuk mengukur melebihi julat untuk mengelakkan kerosakan produk.
Kalibrasi produk secara kerap untuk memastikan ketepatan pengukuran. Kitaran penentukuran yang disyorkan ialah 1-2 tahun, yang boleh diselaraskan mengikut kekerapan penggunaan dan keperluan ketepatan.
6、 Pengangkutan dan Penyimpanan
（1） Pengangkutan
Produk ini menggunakan pembungkusan anti-statik dan kalis kejutan. Semasa pengangkutan, perlanggaran ganas, terhimpit dan terjatuh harus dielakkan untuk mengelakkan kerosakan produk. Pada masa yang sama, perhatian harus diberikan kepada kelembapan dan kalis air untuk mengelakkan produk terjejas oleh kelembapan dan menjejaskan prestasi elektrik.
（2） Storan
Ia harus disimpan dalam persekitaran yang kering dan berventilasi dengan suhu -10 ℃ -40 ℃ dan kelembapan relatif tidak lebih daripada 80%, jauh daripada bahan menghakis seperti asid kuat dan alkali, serta sumber sinaran elektromagnet yang kuat. Semasa penyimpanan, adalah perlu untuk sentiasa memeriksa sama ada pembungkusan itu utuh dan sama ada produk itu lembap atau rosak.
7、 Perkhidmatan selepas jualan
Dari tarikh jualan, jika terdapat sebarang masalah kualiti semasa penggunaan biasa, produk boleh menikmati perkhidmatan waranti percuma selama 12 bulan.
Dalam tempoh jaminan, jika ia disahkan melalui ujian bahawa produk itu adalah isu kualiti, syarikat kami akan menyediakan pembaikan atau penggantian produk secara percuma untuk pelanggan; Kami akan menyediakan perkhidmatan pembaikan berbayar untuk kerosakan yang disebabkan oleh kerosakan manusia, penggunaan tidak wajar atau faktor force majeure.
Menyediakan sokongan teknikal sepanjang hayat kepada pelanggan, termasuk panduan pemilihan produk, perundingan pemasangan dan penyahpepijatan, latihan pengguna dan perkhidmatan lain, untuk memastikan pelanggan boleh menggunakan produk dengan betul dan cekap.
