Sensor suhu termistor PT100 adalah sensor suhu ketepatan tinggi berdasarkan ciri-ciri bergantung suhu platinum (Pt), dinamakan selepas nilai rintangannya 100 Ω pada 0 ℃ (Pt bermaksud platinum). Sebagai komponen teras dalam bidang pengukuran suhu perindustrian, PT100 digunakan secara meluas dalam senario pengukuran suhu dari -200 ℃ hingga+850 ℃ disebabkan oleh kestabilan yang tinggi, linearity yang baik, dan keupayaan anti -intervensi yang kuat. Ia adalah elemen penderiaan suhu standard dalam industri proses, makmal, dan peralatan ketepatan.

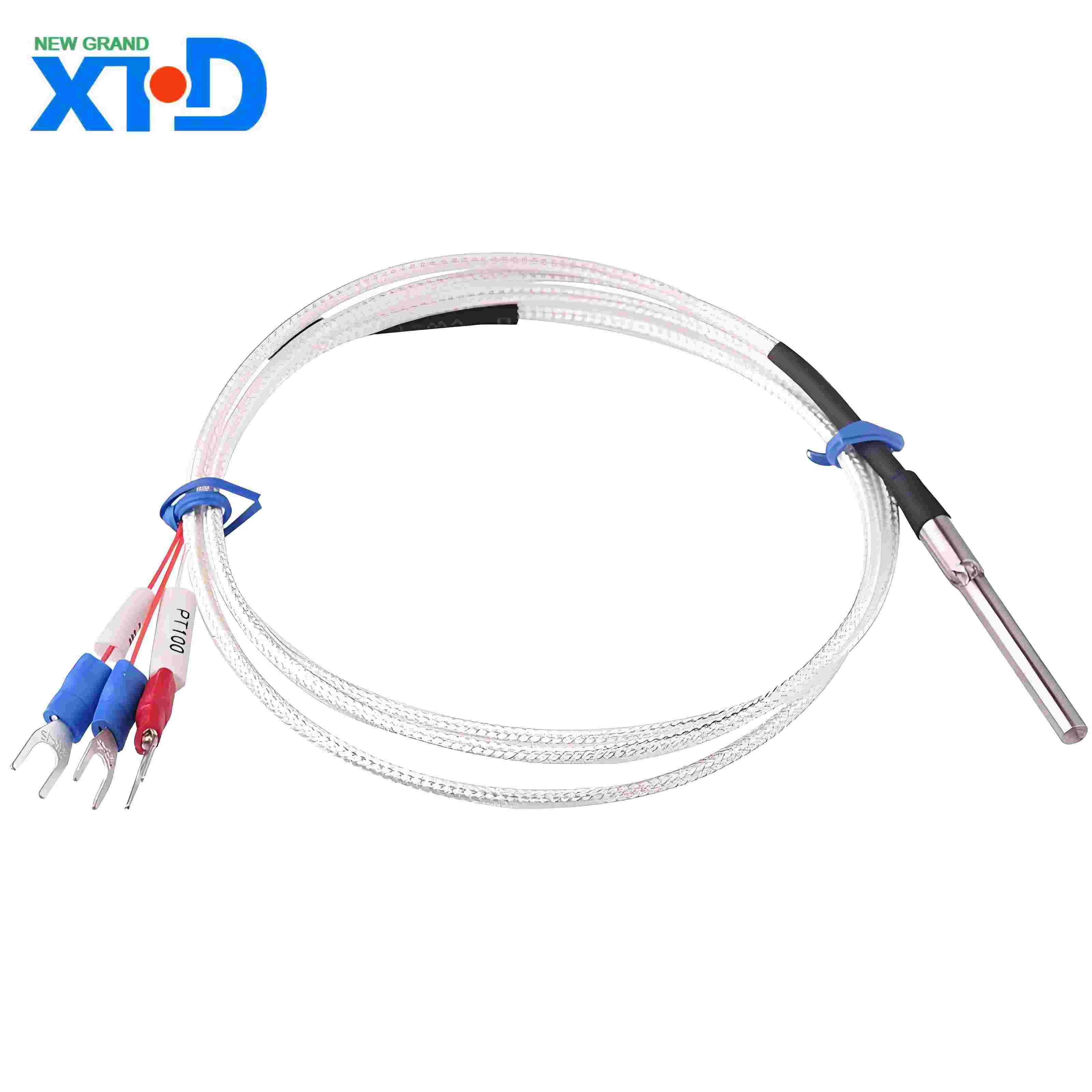

Pengenalan Produk
1 、 Gambaran Keseluruhan Produk
Sensor suhu termistor PT100 adalah sensor suhu ketepatan tinggi berdasarkan ciri-ciri bergantung suhu platinum (Pt), dinamakan selepas nilai rintangannya 100 Ω pada 0 ℃ (Pt bermaksud platinum). Sebagai komponen teras dalam bidang pengukuran suhu perindustrian, PT100 digunakan secara meluas dalam senario pengukuran suhu dari -200 ℃ hingga+850 ℃ disebabkan oleh kestabilan yang tinggi, linearity yang baik, dan keupayaan anti -intervensi yang kuat. Ia adalah elemen penderiaan suhu standard dalam industri proses, makmal, dan peralatan ketepatan.
2 、 Prinsip kerja
PT100 tergolong dalam kategori pengesan suhu rintangan (RTD), dan prinsip kerja adalah berbeza daripada termokopel (berdasarkan kesan thermoelectric):
Hubungan Suhu Rintangan: Rintangan perintang platinum meningkat kira -kira secara linear dengan suhu, berikutan jadual pembahagian yang dinyatakan dalam piawaian antarabangsa IEC 60751.
Formula Matematik:
· 0 ℃ ~ 850 ℃: r (t) = r0 (1+at+bt2) r (t) = r0 (1+at+bt2)
· -200 ℃ ~ 0 ℃: r (t) = r0 [1+at+bt2+c (t-100 ℃) t3] r (t) = r0 [1+at+bt2+c (t-100 ℃) T3]
Antaranya, R0 = 100 Ω R0 = 100 Ω, A/B/C adalah pemalar ciri bahan platinum.
3 、 Parameter dan Prestasi Teras
Petunjuk Teknikal Parameter
Julat pengukuran suhu -200 ℃ ~+850 ℃ (model konvensional)
Ketepatan Kelas A (± 0.15 ℃ @ 0 ℃)/Kelas B (± 0.3 ℃ @ 0 ℃)
Masa tindak balas terma <10 saat (bergantung kepada struktur siasatan dan kadar aliran sederhana)
Jenis Sistem Kawat: Sistem 2-Wire (Ekonomi), Sistem 3-Wire (Biasa Digunakan), Sistem 4-Wire (Tinggi Tinggi)
Tahap Perlindungan IP65/IP67 (Jenis Perisai boleh mencapai IP68)
Kestabilan Jangka Panjang <0.1 ℃/tahun (nilai tipikal)

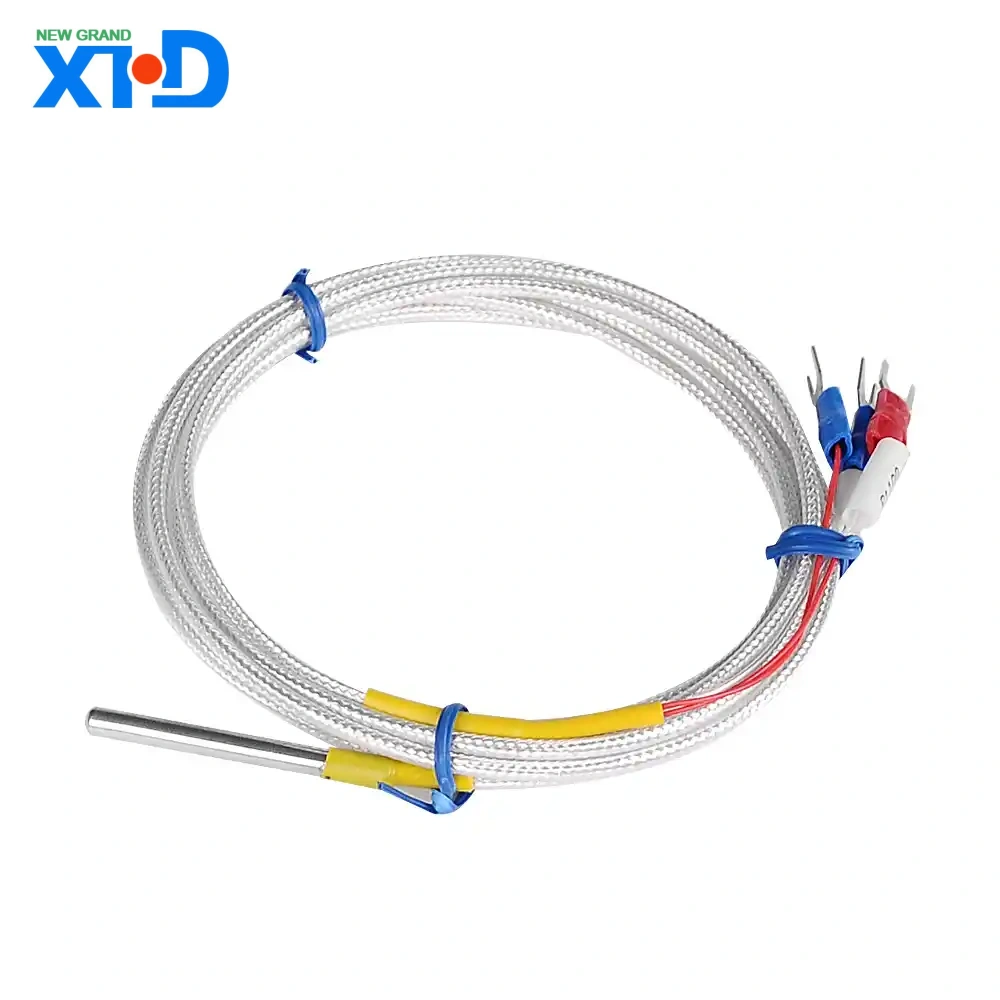

4 、 Struktur Produk
Sensor suhu termistor PT100 terdiri daripada komponen berikut:
Elemen Penginderaan Suhu: Diperbuat daripada Proses Filem Kawat Platinum Tinggi atau Nipis, yang terkandung dalam substrat seramik atau kaca.
Lengan pelindung: Pilihan bahan termasuk keluli tahan karat (304/316), Hastelloy, dan lain-lain, yang tahan kakisan dan tahan tekanan tinggi.
Jenis plumbum: Kawat tahan suhu tinggi (seperti dawai tembaga bersalut perak, dawai nikel) atau kabel bertebat mineral (kabel MI).
Kotak persimpangan: Jenis letupan, kalis air atau biasa, sesuai untuk persekitaran pemasangan yang berbeza.
Bentuk struktur biasa:

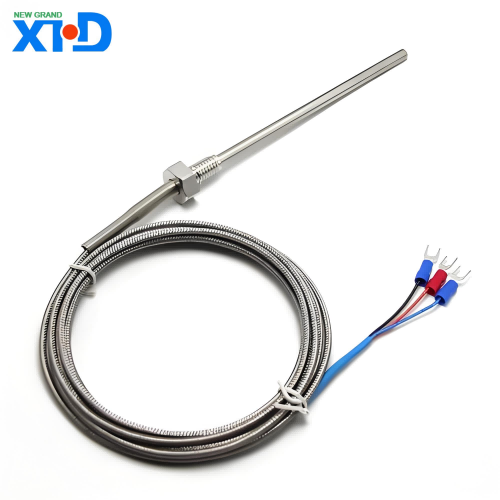

Jenis Perisai: Dikemas dengan sarung logam fleksibel, prestasi seismik yang sangat baik, sesuai untuk ruang kecil.
Prefabricated: Reka bentuk berpecah, mudah untuk menggantikan komponen penderiaan suhu.
5 、 bidang aplikasi
Kawalan Proses Perindustrian: Pemantauan suhu kapal tindak balas kimia, saluran paip petroleum, dan relau metalurgi.
Pengukuran Ketepatan Makmal: Ruang suhu malar, ruang ujian alam sekitar, instrumen penyelidikan saintifik.
Tenaga dan Kuasa: Pemantauan suhu dandang, pengukuran suhu penggulungan pengubah.
Makanan dan Perubatan: Peralatan pensterilan, pengangkutan rantaian sejuk, bioreaktor.
6 、 Kelebihan Produk
Ketepatan dan kebolehulangan yang tinggi: lebih tinggi daripada termokopel, sesuai untuk pengukuran ketepatan pada tahap ± 0.1 ℃.
Julat suhu yang luas: meliputi -200 ℃ hingga+850 ℃, memenuhi keperluan industri yang paling banyak.
Keupayaan anti-interferensi yang kuat: Output isyarat rintangan kurang dipengaruhi oleh gangguan elektromagnet.
Reka bentuk standard: Mematuhi piawaian antarabangsa/kebangsaan seperti IEC 60751 dan GB/T 30121.
7 、 Panduan Pemilihan
Apabila memilih PT100, parameter berikut harus ditentukan:
Julat Pengukuran Suhu dan Ketepatan: Pilih Kelas A/B mengikut keperluan sebenar.
Kaedah pemasangan: Penetapan berulir (M8 × 1, G1/2, dan lain -lain), pemasangan bebibir atau penyisipan langsung.
Keperluan Alam Sekitar: Selongsong Hastelloy harus dipilih untuk media yang menghakis; Lengan pelesapan haba perlu dipasang dalam persekitaran tekanan tinggi.
Pencocokan isyarat output: Sistem 3-wayar boleh menghapuskan kesilapan rintangan plumbum, manakala sistem 4-wayar sesuai untuk pengukuran tahap makmal.
8 、 Pemasangan dan Penyelenggaraan
Mata pemasangan:
Pastikan kawasan penderiaan suhu bersentuhan sepenuhnya dengan medium yang diukur, dan kedalaman penyisipan adalah ≥ 15 kali diameter tiub pelindung.
Elakkan kerosakan wayar yang disebabkan oleh tekanan mekanikal atau getaran.
Cadangan Penyelenggaraan:
Penentukuran tetap (kitaran yang disyorkan selama 12 bulan).
Bersihkan skala permukaan siasatan dan periksa status pengoksidaan terminal pendawaian.
9 、 Langkah berjaga -jaga
PT100 perlu digunakan bersempena dengan pemancar atau instrumen khusus dan tidak boleh disambungkan secara langsung kepada peranti input voltan biasa.
Elakkan menggunakan persekitaran dengan medan magnet yang kuat atau perubahan suhu tiba -tiba.
Adalah disyorkan untuk menggunakan termokopel S-jenis apabila suhu melebihi 850 ℃.
Melalui ciri -ciri di atas, sensor suhu termistor PT100 telah menjadi penyelesaian penderiaan suhu yang sangat diperlukan dalam bidang automasi perindustrian. Untuk spesifikasi teknikal selanjutnya atau perkhidmatan yang disesuaikan, sila hubungi pasukan kejuruteraan kami.
